I. Gambaran Umum Produk

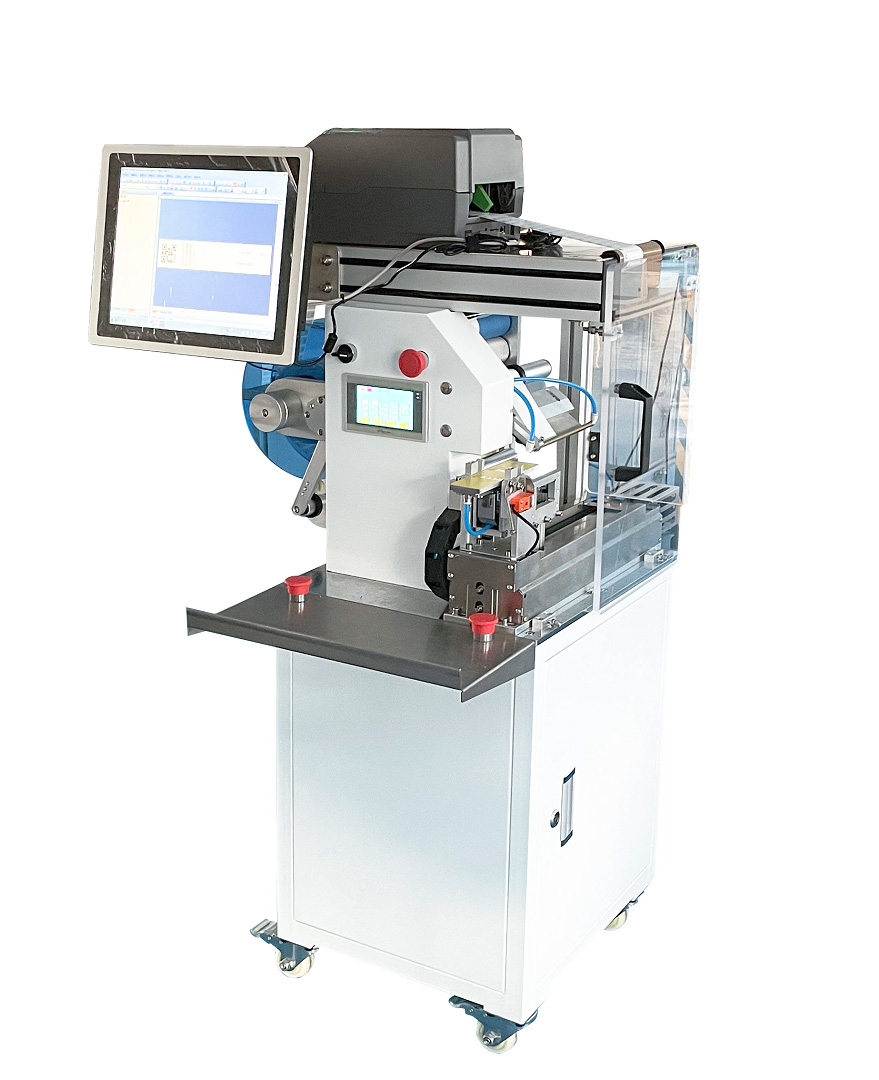

JW-T107 Semi-Automatic Wire Folding and Labeling Machine adalah peralatan pelabelan yang efisien yang dirancang untuk kebutuhan pelipatan dan pelabelan berbagai produk kecil dan menengah.
Dengan mengadopsi fixture yang disesuaikan dan teknologi kontrol presisi, peralatan ini dapat beradaptasi dengan skenario pelabelan berbagai spesifikasi, menggabungkan fleksibilitas dan stabilitas.
Alat ini banyak digunakan di industri kabel, barang kebutuhan sehari-hari, kemasan makanan, dan lainnya, yang dapat sangat meningkatkan efisiensi dan standarisasi pelabelan, serta mengurangi kesalahan operasi manusia.
II. Parameter Teknis Inti
|
Kategori Parameter
|
Spesifikasi Khusus
|
|
Spesifikasi gulungan label yang berlaku
|
Diameter dalam: ￠76mm, Diameter luar: ￠240mm
|
|
Akurasi pelabelan
|
±0.5-1mm (tidak termasuk kesalahan produk dan label itu sendiri)
|
|
Kecepatan pelabelan
|
900-1000pcs/J (kecepatan aktual tergantung pada ukuran label dan kemahiran operator)
|
|
Rentang diameter kabel yang berlaku
|
Standar: 4MM-10MM; Kustomisasi tersedia untuk ukuran di luar rentang ini
|
|
Spesifikasi label yang berlaku
|
Panjang: 10mm～40mm (kustomisasi tersedia
untuk ukuran lain); Lebar (arah lipatan): 30mm～130mm
|
|
Dimensi keseluruhan mesin
|
Sekitar
650mm×780mm×1100mm (Panjang×Lebar×Tinggi)
|
|
Sumber daya listrik yang berlaku
|
220V/50HZ, Daya terukur: 0.25KW
|
III.
Rincian Konfigurasi Utama
(I) Konfigurasi Mekanisme Inti
|
Kategori Mekanisme
|
Nama Mekanisme
|
Kuantitas
|
Bahan Utama
|
|
Mekanisme pelaksana dasar
|
Mekanisme penggulung
|
1 set
|
Stainless steel, Akrilik,
Aluminium paduan
|
|
|
Mekanisme pemandu label
|
1 set
|
Paduan aluminium
|
|
|
Mekanisme penekanan label
|
2 set
|
Paduan aluminium, Lembaran
mangan
|
|
|
Mekanisme pengelupasan label
|
1 set
|
Stainless steel, Paduan
aluminium
|
|
|
Mekanisme penarikan
|
1 set
|
Paduan aluminium, Baja,
Rol berlapis karet
|
|
|
Mekanisme penggulungan ulang
|
1 set
|
Stainless steel, POM
(Polioximetilena)
|
|
|
Mekanisme pelipatan
|
1 set
|
Paduan aluminium, Baja tahan karat
|
|
Rangka dan struktur bantu
|
Rangka
|
1 set
|
Baja
|
|
|
Kotak listrik
|
1 set
|
Pelat logam yang dicat
|
|
|
Rel geser
|
1 set
|
HIWIN (Taiwan)/Merek berkualitas tinggi domestik
|
|
|
Dasar penyesuaian
|
1 set
|
Cabang perak, Material aluminium, Bantalan
|
|
|
Lead screw
|
1 set
|
TBI/Domestic high-quality
brand
|
(II) Konfigurasi Kelistrikan Utama
|
Kategori Kelistrikan
|
Nama Kelistrikan
|
Kuantitas
|
Opsi Merek
|
|
Inti kontrol
|
Kontroler PLC
|
1 set
|
Wecon
|
|
|
Layar sentuh
|
1 set
|
Wecon
|
|
Sistem penggerak
|
Motor traksi
|
1 set
|
Keli'er/Ruitte
|
|
|
Penggerak motor traksi
|
1 set
|
Keli'er/Ruitte
|
|
|
Motor pengumpan label &
penggerak
|
1 set
|
Keli'er/Ruitte
|
|
Elektrik deteksi dan bantu
|
Sensor deteksi label
|
1 set
|
Sick (Jerman)/Boyi Jingke
|
|
|
Catu daya switching
|
1 set
|
Mean Well (Taiwan)
|
|
Komponen pneumatik
|
Silinder
|
2 set
|
Airtac/Xingchen
|
|
|
Katup solenoid
|
6 buah
|
Airtac
|
|
|
Generator vakum
|
1 set
|
SNS
|
IV.
Fungsi Dasar dan Skenario Aplikasi
(I) Fungsi Inti
1. Teknologi pelipatan dan pelabelan: Mengadopsi metode pelipatan dan pelabelan presisi dengan fixture khusus, yang dapat mewujudkan pelabelan stabil untuk produk dengan spesifikasi berbeda, memastikan perlekatan label rata dan posisi yang akurat.
2.
Kemampuan adaptasi fleksibel: Dapat beralih dengan cepat untuk beradaptasi dengan kebutuhan pelabelan kabel, pipa, kebutuhan sehari-hari kecil, dan produk lainnya tanpa penyesuaian peralatan besar-besaran, dengan kompatibilitas yang kuat.
3.
Desain operasi yang humanis: Dilengkapi dengan layar sentuh profesional dan sistem kontrol PLC, menampilkan logika operasi yang jelas dan mudah digunakan, yang mengurangi biaya pelatihan personel.
(II) Skenario Aplikasi Khas
•Kategori kabel elektronik: Pelipatan dan pelabelan kabel listrik, kabel data, kabel earphone, dll.;
•Kategori plastik dan kebutuhan sehari-hari: Pipa plastik, gantungan, peralatan makan, mangkuk dan piring sekali pakai, dll.;
• Kategori kemasan makanan: Pelipatan dan pelabelan permen lolipop, jeli, dan camilan lainnya dengan label gantung lubang pesawat;
• Lainnya: Produk kecil dan menengah yang memerlukan pelipatan dan pelabelan atau pelabelan lubang gantung.
V.
Fungsi Opsional
1.
Modul pencetakan dan pelabelan daring: Opsional
printer barcode + komputer + perangkat lunak profesional, yang dapat mencetak informasi dinamis
seperti barcode, kode QR pada label secara real time, mewujudkan
operasi terintegrasi "pencetakan-pelabelan";
2.Kustomisasi pelabelan keliling kawat bundar:
Mendukung kustomisasi fungsi pelabelan pembungkus lingkaran penuh
untuk produk kawat bundar untuk memenuhi kebutuhan pelabelan produk khusus.
Untuk
detailnya, silakan konsultasikan dengan personel bisnis terkait.
